氣動V型球閥
一、氣動V型球閥 產品概述
上海川滬閥門有限公司生產的氣動V型球閥，是有氣動執行器和V型球閥閥體組成，V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動V型球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、氣動V型球閥 產品圖片
 |
 |
| 氣動V型球閥(保位閥) | 氣動V型球閥(調節型) |
三、氣動V型球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動V型球閥 技術參數
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||||
五、氣動V型球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動V型球閥 性能規范
| 試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

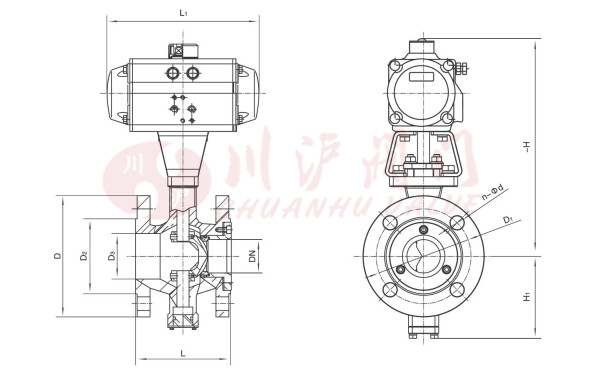

七、氣動V型球閥 結構圖
 |
八、氣動V型球閥 連接尺寸
| 公稱通徑 DN | L | L1 | -H | H1 | D | D1 | D2 | D3 | C | f | n-Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 62 | 159 | 260 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
| 32 | 105 | 159 | 267 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
| 40 | 114 | 211 | 292 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
| 50 | 124 | 248 | 292 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
| 65 | 145 | 269 | 327 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
| 80 | 165 | 315 | 359 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
| 100 | 194 | 345 | 359 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
| 125 | 213 | 409 | 399 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
| 150 | 229 | 438 | 461 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
| 200 | 243 | 550 | 509 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
| 250 | 297 | 633 | 603 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
| 300 | 334 | 730 | 790 | 287 | 460 | 410 | 370 | 310 | 284 | 4 | 12-Φ26 |
| 350 | 414 | 1180 | 828 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
九、氣動V型球閥 制造標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
