大通徑氣動高壓球閥
一、大通徑氣動高壓球閥 產品概述
上海川滬閥門有限公司生產的大通徑氣動高壓球閥是高壓固定式球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ647F、CHQ647PPL、CHQ647H
特點：
1.閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。
2.固定球閥的樞軸結構保證了準確的球體位置。
3.標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。
4.固定球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，
5.利用自帶的排放閥，閥體中腔可向外排放。
6.樞軸采用防吹出保護結構，低摩擦系數的軸承等。
7.具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用場景:
大通徑氣動高壓球閥適用于：化工、石油、天燃氣、冶金、等行業 及含硫化氫介質、雜質多、腐蝕嚴重的天燃氣長輸管線。
二、大通徑氣動高壓球閥 產品圖片
 |

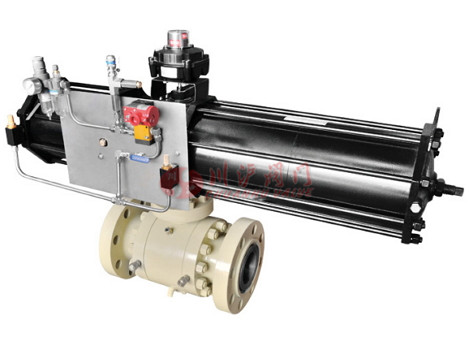

| 大通徑氣動高壓球閥（配AW型單作用氣缸） |
三、大通徑氣動高壓球閥 技術參數
| 試驗壓力（Mpa） | 公稱壓力（Mpa) | 壓力級（Class) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 氣密試驗 | 0.5-0.7 | ||||||||||||
| 工作溫度 | PTEE≤150℃ 、PPL≤300℃ 、碳纖≤350℃ | ||||||||||||
| 適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | ||||||||||||
四、大通徑氣動高壓球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
五、大通徑氣動高壓球閥 性能規范
| 設計標準 | GB/T12237 |
|---|---|
| 結構長度 | GB/T12221 |
| 連接法蘭 | GB/T911、\JB/T79 |
| 試驗和檢驗 | GB/T13927 、 JB/T9092 |
六、大通徑氣動高壓球閥 結構圖
 |
七、大通徑氣動高壓球閥 連接尺寸
PN10.0MPa
| DN(mm) | L | D | D1 | D2 | B | F | Z-d | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 292 | 195 | 145 | 102 | 30 | 3 | 4-26 | 30 | 102 | 98 |
| 65 | 330 | 220 | 170 | 122 | 34 | 3 | 8-26 | 35 | 130 | 115 |
| 80 | 356 | 230 | 180 | 138 | 36 | 3 | 8-26 | 40 | 165 | 128 |
| 100 | 432 | 265 | 210 | 158 | 40 | 3 | 8-30 | 45 | 210 | 160 |
| 125 | 508 | 315 | 250 | 188 | 40 | 3 | 8-33 | 50 | 230 | 180 |
| 150 | 559 | 365 | 290 | 218 | 44 | 3 | 12-33 | 55 | 250 | 200 |
| 200 | 660 | 430 | 360 | 285 | 52 | 3 | 12-36 | 70 | 288 | 255 |
| 250 | 787 | 505 | 430 | 345 | 60 | 3 | 12-39 | 70 | 288 | 308 |
| 300 | 838 | 585 | 500 | 410 | 68 | 4 | 16-42 | 95 | 378 | 348 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-大通徑氣動高壓球閥.PDF
