氣動切斷球閥
一、氣動切斷球閥 產品概述
上海川滬閥門有限公司生產的氣動切斷球閥，是由氣動執行器和O型球閥組成，氣動切斷球閥閥體與執行機構的連接采用直連方式。氣動切斷球閥可配限位開關盒、電磁閥、減壓閥等，使用0.4-0.7MPa氣源可實現切斷操作，并送出二對無源觸點信號指示閥門開關。氣動執行器可選用單作用氣動執行器和雙作用氣動執行器。單作用的氣動執行器在動力源發生故障時，可以按照系統設定的要求自動處于開啟或者關閉的位置，雙作用氣動執行器，在斷氣后保持。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動切斷球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、氣動切斷球閥 產品圖片
 |
 |

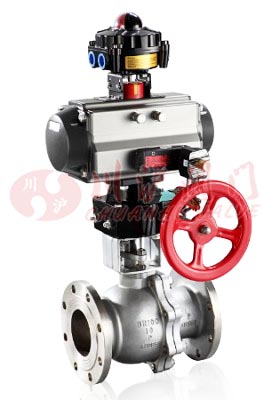

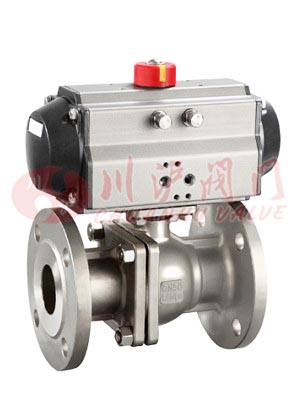

| 氣動切斷球閥不帶附件 | 氣動切斷球閥帶全套附件 |
三、氣動切斷球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動切斷球閥 技術參數
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 泄漏量 | 軟密封：零泄漏；硬密封：≤額定流量的10-5 | |||||||||||||
| 閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
| 連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
| 流量特性 | 快開特性 | |||||||||||||
| 可調范圍 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 適用溫度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||||
五、氣動切斷球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動切斷球閥 性能規范
| 試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
七、氣動切斷球閥 結構圖
 |
八、氣動切斷球閥 連接尺寸
| 公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
九、氣動切斷球閥 制造標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動切斷球閥.PDF
氣動切斷球閥鏈接：http://m.ansite.net.cn/products/qidongqiufa/qdqdqf.html
