氣動塑料球閥

產品展示>> 氣動球閥>>氣動塑料球閥

一、氣動塑料球閥產品概述

上海川滬閥門有限公司生產的氣動塑料球閥，是由氣動執行機構和upvc塑料球閥閥體組成。
特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠。
4、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
5、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高。
6、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
7、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
8、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
適用場景:
氣動塑料球閥廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。

二、氣動塑料球閥產品圖片

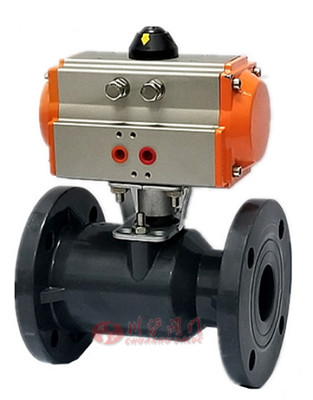

氣動塑料球閥（雙由令連接）	氣動塑料球閥（法蘭連接）

三、氣動塑料球閥零部件材料

軸	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
環型螺母	聚氯乙烯 PVC
閥體	聚氯乙烯 PVC
端口	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封	聚四氟乙烯 PTFE
球體	聚氯乙烯 PVC
O環	三元乙丙橡膠 EPDM
球體密封支架	聚氯乙烯 PVC
環 Ring	聚氯乙烯 PVC

四、氣動塑料球閥技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配GT、AT、ST系列單雙作用氣動執行機構
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動塑料球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

七、氣動塑料球閥結構圖

八、氣動塑料球閥連接尺寸

公稱通徑DN(mm)	10	15	20	25	32	40	50	65
內螺紋尺寸G"	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
A	115	165	65	165	180	180	230	230
L	103	112	122	130	152	157	187	236
H	140	140	165	165	250	250	280	280
重量(Kg)	5.6	5.7	5.8	6	6.3	6.5	7.3	7.8
