氣動襯氟法蘭蝶閥

一、氣動襯氟法蘭蝶閥產品概述

上海川滬閥門有限公司生產的氣動襯氟法蘭蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。適用于溫度≤180℃，有腐蝕性或潔凈度有一定要求工況，氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
特點：
1.體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
7、襯氟蝶閥通過合理選材和采用特殊工藝結構。更換零件襯里材質可適用于各種介質。
8.廣泛用于化工、農藥、造紙、水處理、印染等強耐腐蝕開關或調節場合。若口徑較大的耐腐蝕場合，建議選擇耐腐蝕蝶閥。
適用場景:
氣動襯氟法蘭蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，氣動襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品。

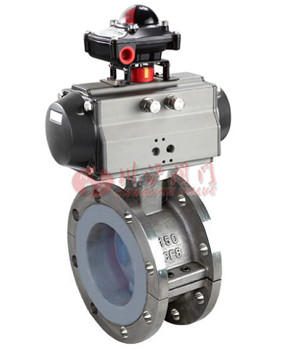

二、氣動襯氟法蘭蝶閥產品圖片


氣動襯氟法蘭蝶閥	氣動襯氟法蘭蝶閥

三、氣動襯氟法蘭蝶閥材質參數


序號	01	02	03	04	05	06	07	08	09	10	11
名稱	氣動執行機構	電磁閥	信號	閥體	蝶板	閥座	閥桿	O型圈	彈性墊	彈簧平墊	螺栓、螺母

**主要零件材料**
名稱	材質
閥體、底座	鑄鋼、不銹鋼、全襯氟
蝶板	鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈	各種橡膠、聚四氟
襯里材料	F46' F4、PFA、PO、PE' PP
閥桿	20*13、不銹鋼、全襯氟
填料	V型聚四氟乙烯填料、柔性石墨填料

四、氣動襯氟法蘭蝶閥技術參數

閥體形式	直通鑄造蝶閥
公稱通徑	DN50~DN500mm
公稱壓力	PN1.0. 1.6 MPa
法蘭標準	JISB220、JB/T79、ANSIB16.5-1981、GBAT9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
閥板形式	垂直板式(蝶形）
流量特性	等百分比、快開、線性
執行器型號	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力	400700KPa
氣源接口	Gl/4\ Gl/8\ G3/8V Gl/2"
環境溫度	-30~+70oC
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO):氣開式(K)--失氣時閥位關(FC)
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥.行程幵關、閥位傳送器.手輪機構等

五、氣動襯氟法蘭蝶閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動襯氟法蘭蝶閥性能參數

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

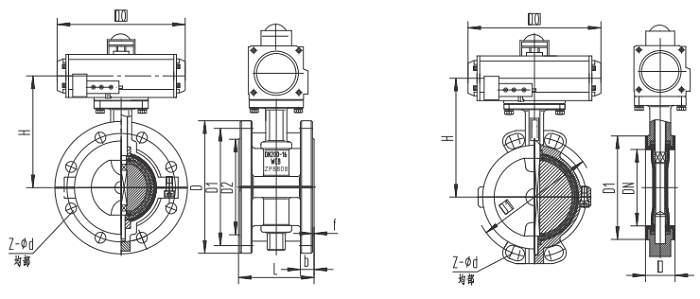

七、氣動襯氟法蘭蝶閥結構圖

八、氣動襯氟法蘭蝶閥連接尺寸

公稱通徑		主要安裝尺寸
DN		L		D	D1	D2	f	b	z-d	D	D1	D2	f	b	z-d
mm	inch	對夾	法蘭	PN0.6MPa						PNl.0MPa
40	1-1/2	33	106	130	100	80	3	14	4-14	150	110	85	3	18	4-18
50	2	43	108	140	110	90	3	14	4-14	165	125	100	3	18	4-18
65	2Vi	46	112	160	130	110	3	14	4-14	185	145	120	3	18	4-18
80	3	46	114	190	150	125	3	16	4-18	200	160	135	3	20	8-18
100	4	52	127	210	170	145	3	16	4-18	220	180	155	3	20	8-18
125	5	56	140	240	200	175	3	18	8-18	250	210	185	3	22	8-18
150	6	56	140	265	225	200	3	18	8-18	285	240	210	3	22	8-22
200	8	60	152	320	280	255	3	20	8-18	340	295	265	3	24	8-22
250	10	68	165	375	335	310	4	22	12-18	395	350	320	4	26	12-22
300	12	78	178	440	395	363	4	22	12-22	445	400	370	4	26	12-22
350	14	78	190	490	445	413	4	22	12-22	505	460	430	4	26	16-22
400	16	102	216	540	495	463	4	22	16-22	565	515	480	4	26	16-26
450	18	114	222	595	550	518	4	22	16-22	615	565	530	4	28	20-26
500	20	127	229	645	600	568	4	24	20-22	670	620	580	4	28	20-26
600	24	154	267	755	705	667	5	30	20-26	780	725	680	5	34	20-30
700	28	165	292	860	810	772	5	24	24-26	89S	840	795	5	34	24-30
800	32	190	318	975	920	878	5	24	24-30	1015	950	900	5	36	24-33
900	36	203	330	1075	1020	980	5	26	24-30	111S	1050	1000	5	38	28-33
1000	40	216	410	1175	1120	1080	5	26	28-30	1230	1160	1115	5	38	28-36
1200	48	254	470	1405	1340	1295	5	28	32-33	1455	1380	1330	5	44	32-39

公稱通徑		主要安裝尺寸
DN		L		D	D1	D2	f	b	z-d	D	D1	D2	f	b	z-d
mm	inch	對夾式	法蘭式	PN1.6MPa						PN2.5MPa
40	1-1/2	33	106	150	110	85	3	18	4-18	150	110	8S	3	18	4-18
50	2	43	108	165	125	100	3	18	4-18	165	125	100	3	20	4-18
6S	2W	46	112	185	145	120	3	18	4-18	185	145	120	3	22	8-18
80	3	46	114	200	160	135	3	20	8-18	200	160	135	3	24	8-18
100	4	52	127	220	180	15S	3	20	8-18	235	190	155	3	24	8-22
125	S	56	140	2S0	210	18S	3	22	8-13	270	220	185	3	26	8-27
150	6	56	140	285	240	210	3	22	8-22	300	250	210	3	28	8-27
200	8	60	152	340	295	265	3	24	12-27	360	310	275	3	30	12-27
250	10	68	165	405	355	320	4	26	12-27	425	370	330	4	32	12-30
300	12	78	178	460	410	370	4	28	12-27	485	430	390	4	34	16-30
350	14	78	190	520	470	430	4	30	16-27	555	490	450	4	38	16-33
400	16	102	216	580	525	480	4	32	16-30	620	5SO	505	4	40	16-36
450	18	114	222	640	585	550	4	40	20-30	670	600	550	4	46	20-36
500	20	127	229	715	650	610	5	44	20-33	730	660	610	5	4S	20-36
600	24	154	267	840	770	720	5	54	20-36	845	770	720	5	58	20-39
400	28	165	292	910	340	759	5	42	24-36	960	875	800	5	50	24-42
800	32	190	318	1025	950	900	5	42	24-39	1085	990	940	5	54	24-48
900	36	203	330	1125	1050	1000	5	44	28-39	1185	1090	1040	5	58	28-48
1000	40	216	410	1255	1170	1110	5	46	28-42	1320	1210	1150	5	62	28-55
1200	48	254	470	1485	1390	1330	5	52	32-48	1530	1420	1360	5	70	32-55
