三片式快裝球閥

產品展示>> 衛生級閥門>>三片式快裝球閥

一、三片式快裝球閥產品概述

三片式快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

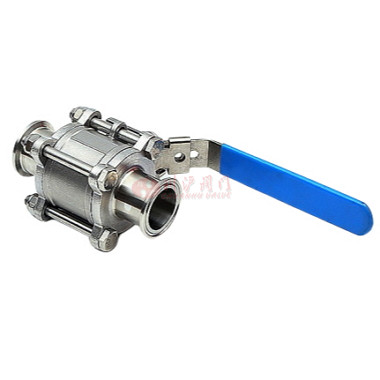

二、三片式快裝球閥產品圖片


三片式快裝球閥	三片式快裝球閥

三、三片式快裝球閥技術參數

產品型號	Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

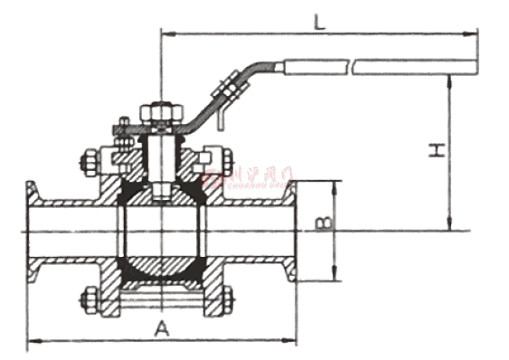

四、三片式快裝球閥結構圖

五、三片式快裝球閥連接標準和尺寸

Size	A	B	H	L
c12.7	95.0	50.5	60.0	132.0
c19	95.0	50.5	60.0	132.0
c25	120.0	50.5	60.0	165.0
c32	130.0	50.5	65.0	170.0
c38	140.0	50.5	70.0	194.0
c51	164.0	64.0	70.0	194.0
c63	190.0	77.5	90.0	230.0
c76	195.0	91.0	127.0	252.0
c89	197.0	106.0	135.0	252.0
c102	242.0	119.0	159.0	332.0
