電動調節閥選型專題

上海川滬閥門多年來不斷創新和研發電動執行機構、調節閥密封、調節閥流量控制，形成了一個新的電動調節閥加工工藝，生產出的電動調節閥具有性能穩定、結構緊湊、重量輕、使用方便等特點。不斷汲取客戶反饋的信息，改善調節閥閥門的各項性能參數，努力達到每一個電動調節閥都是精品，每一個川滬品牌的電動調節閥都是性能可靠的產品。上海川滬閥門專業生產電動調節閥。銷售熱線：021-5186 3046。

• 電動調節閥執行機構-普通型
• 電動調節閥執行機構-防爆型
• 電動調節閥閥體選型-小流量調節閥


• 電動調節閥閥體選型-單座調節閥
• 電動調節閥閥體選型-套筒調節閥
• 電動調節閥閥蓋選型


• 電動調節閥流量選型-單座調節閥流量選型
• 電動調節閥流量選型-套筒調節閥流量選型

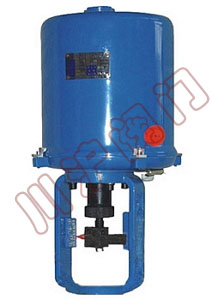

電動調節閥執行機構-普通型

3810L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
詳細信息：3810L電動執行機構樣本下載|說明書下載

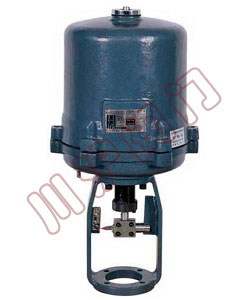

電動調節閥執行機構-防爆型

電動防爆型執行機構，默認防爆等級為ExdII BT4（其他防爆等級需要訂制），是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
電源：AC220±50%，50HZ。
耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器 220VA。
輸入信號：DC4～20mA或DC1～5V。
輸出信號：DC4～20mA（負載電阻500Ω以下）。
控制精度：基本誤差：±1% 回差≤1% 死區≤1%
工作行程調整范圍："零點"±25%"行程"20%～100%
外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

機型	普通型（S型）執行器	隔爆型（X型）執行器
電源電纜	3芯S=1.5mm2	3芯S=1.5mm2 外徑φ9±1
信號電纜	4芯S=1.5mm2	4芯S=1.5mm2 外徑φ11±1
電纜引入口	2-PF(G1/2)	可安裝保護套管PF3/4（G3/4）

詳細信息：防爆型電動執行機構樣本下載|說明書下載

電動調節閥閥體選型-小流量調節閥

電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。
電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
電動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
電動小流量調節閥適用于液體、蒸汽等 介質的主流量調節場合。
本體部分
● 閥體形式：直通鍛造閥體
● 閥體材質：20# F22 304 316
● 公稱通徑：DN1.5～DN20
● 公稱壓力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
連接形式：法蘭:FF RF RTJ等
螺紋:NPT
焊接:SW BW
詳細信息：電動小流量調節閥樣本下載|說明書下載

電動調節閥閥體選型-單座調節閥

電動單座調節閥采用頂部導向結構，由3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動單座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
電動單座調節閥廣 泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。
電動單座調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
電動單座調節閥根據所通過的介質不同，有標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)之分。
● 閥體形式：直通鑄造球型閥 ● 閥體材質：ZG230-450 ZG1Cr18Ni9 ● 公稱通徑：DN20-DN300 ● 公稱壓力：PN1.6 2.5 4.0 6.4 10.0MPa   ANSI 150 300 600LB   JIS 10K 20K 30K 40K
● 連接形式：法蘭：FF RF RTJ等   螺紋：（適用于1"以下）   焊接：SW BW   ● 結構長度：符合IEC534
詳細信息：電動單座調節閥樣本下載|說明書下載

電動調節閥閥體選型-套筒調節閥

電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和套筒調節閥體組成。電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
電動套筒調節閥根據所通過的介質不同，有標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)之分。
● 閥體形式：直通鑄造球型閥 ● 閥體材質：ZG230-450 ZG1Cr18Ni9 ● 公稱通徑：DN20-DN300 ● 公稱壓力：PN1.6 2.5 4.0 6.4 10.0MPa   ANSI 150 300 600LB   JIS 10K 20K 30K 40K
● 連接形式：法蘭：FF RF RTJ等   螺紋：（適用于1"以下）   焊接：SW BW   ● 結構長度：符合IEC534
詳細信息：電動套筒調節閥樣本下載|說明書下載

電動調節閥閥蓋選型

常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型：閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管：密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型：采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

標準型	高溫型	低溫型	波紋管型

電動調節閥流量選型-單座調節閥流量選型

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

電動調節閥流量選型-單座調節閥流量選型

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		0.6、1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥芯形式		平衡式閥芯(套筒導向)
配置執行器類別		381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

更多電動調節閥選型信息，請咨詢上海川滬閥門有限公司銷售部
